懸掛式冷藏箱專用柴油發電機組技術規格
1. 概述：

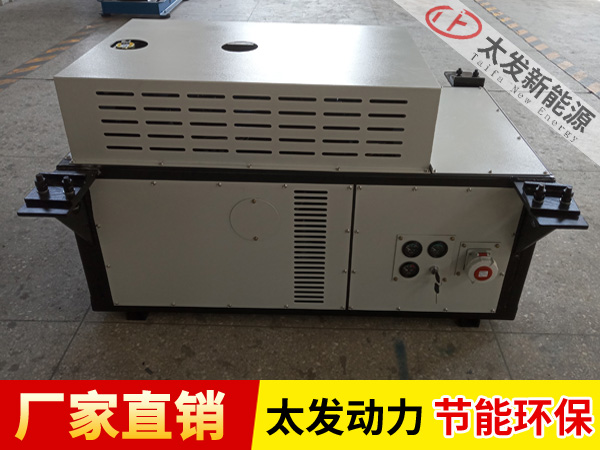

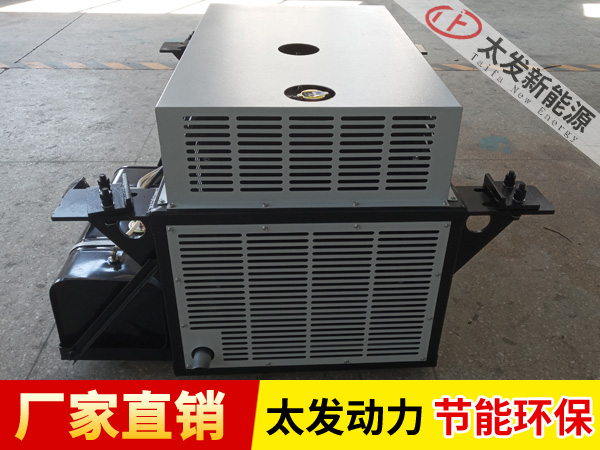

“太發”牌懸掛式冷藏柴油發電機組是一種專為冷藏箱制冷系統提供三相電力的柴油發電設備。 其特點是通過一個高強度的鋼制框架將柴油機、發電機、日用油箱、控制系統組合成一體。它通過8只M16螺栓及專用壓板懸掛安裝在集裝箱卡車大梁底部，安裝與拆卸極為方便。發電機組框架完全由鋼結構經焊接而成，并在任意一個方向上都能經受至少5倍重力的加速度力的沖擊和振動。發電機組適合公路運輸。
框架內包含水冷式柴油機、發電機、蓄電池、控制箱及儀表。
油箱凈容量45升，可確保機組連續運行8小時。
外形尺寸（長×寬×高）mm：1450×750（不含吊耳）×780（外掛油箱）
2．柴油機：
制造商 | 揚動股份 |
型號 | YSD490D |
型式 | 直噴4沖程水冷柴油發動機 |
氣缸數 | 4 |
缸徑 | 90 mm |
行程 | 100 mm |
總排量 | 2.543 L |
燃油消耗率 | 225g/KWh |
連續輸出功率 | 25 kW / 1800 rpm |
冷卻系統 | 水箱強制循環式冷卻 |
冷卻液容量 | 9.0 L |
散熱器 | 散熱器由銅管和散熱片制成，用防腐清漆浸漬以防海水和鹽霧的侵蝕。 |
冷卻風扇 | 風扇材料：尼龍 - 塑料 風速：43.3m3/min 1500 r/min |
冷卻液的選用 | 四季均采用長效防凍液（根據環境溫度選用） |
潤滑系統 | 齒輪泵強制潤滑系統 |
潤滑油箱容積 | 7L |
潤滑油的選用 | 符合API規定的CD或CF-4等級，SAE15W/40 |
燃油箱 | 與框架一體化油箱或外掛車用油箱。 |
燃油濾清器 | 高密度紙質燃油濾芯。 |
燃油的選用 | 用戶可按地區、季節選用合適牌號的燃油。 |
空濾器 | 高密度紙質空濾器 |
起動系統 | 直流電起動，12VDC，1.4kW |
3.發電機：
制造廠商 | 上海馬拉松革新電氣有限公司 |
發電機型號 | GM-16-4 |
結構特點 | 1) GM-16-4發電機為全防護結構，內部通風散熱結構獨特，散熱好，溫升低。 2) 絕緣等級H級。最高溫升：125℃ 3) 無刷勵磁，配固態電壓調節器，調壓器全密封結構，具防潮、抗震的特點。 4) 旋轉整流器位于勵磁機轉子外側便于維修。 5) 整體式凸極轉子，全阻尼繞組.磁場繞組采用熱固性環氧填充，具有較高的機械和電氣強度。 6) 出線盒位于發電機頂部，內部可安需要加裝元器件。 |
發電機額定工況 | 20Kw、 460V、 3相、 60Hz |
4.控制系統：
安全保護 | 低油壓(≤0.5kg/cm2)安全停車保護，水溫高(≥95℃)安全停車保護， |
發電機組儀表 | 水溫表、油壓表 |
發電機組控制 | 起動開關，專用輸出插座 |
